直流磁场控制系统

直流磁场控制系统可提供客户需要的特定直流磁场,主要由磁场发生装置(电磁铁、赫姆霍兹线圈或螺线管等)和程控高斯计及电源组成,这些设备通过串口线连接至电脑,然后通过电脑里的上位机软件对该系统进行控制

  直流磁场控制系统可提供客户需要的特定直流磁场,主要由磁场发生装置(电磁铁、赫姆霍兹线圈或螺线管等)和程控高斯计及电源组成,这些设备通过串口线连接至电脑,然后通过电脑里的上位机软件对该系统进行控制,控制主要通过两种方式,第一是直接控制电源的输出电流大小,从而控制了磁场强度的大小,而高斯计则将测量值显示并记录在电脑中,用于分析;第二种方式则是通过软件可以直接设置磁场强度的大小,此时电源则会输出稳定电流直至磁场强度达到设定值后会稳定下来。这两种方式均提供了一套可以控制的电磁场系统,并形成系统闭环。



系统配置:



装置

产品

说明

磁场发生装置

赫姆霍兹线圈、电磁铁、螺线管等

高磁场一般选用电磁铁、均匀低磁场选用赫姆霍兹线圈和螺线管

测量装置

高斯计、磁通门计等

一般选用高斯计,特低磁场选用磁通门计(比如1GS及以下)

供电装置

程控电源

根据磁场要求可选用不同精度及稳定性的电源

控制中心

控制软件

控制电流输出及磁场大小,并进行记录和分析

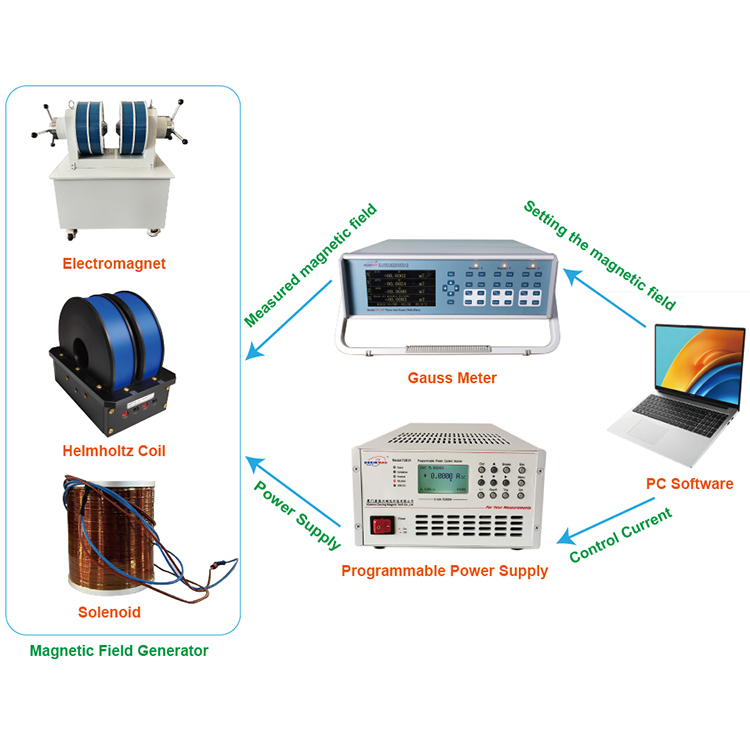

系统示意图如下:



磁场控制系统
