三维亥姆霍兹线圈

亥姆霍兹线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。适用于各研究所,高等院校及企业做物质磁性或检测实验,应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科,其主要用途:产生标准磁场;地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

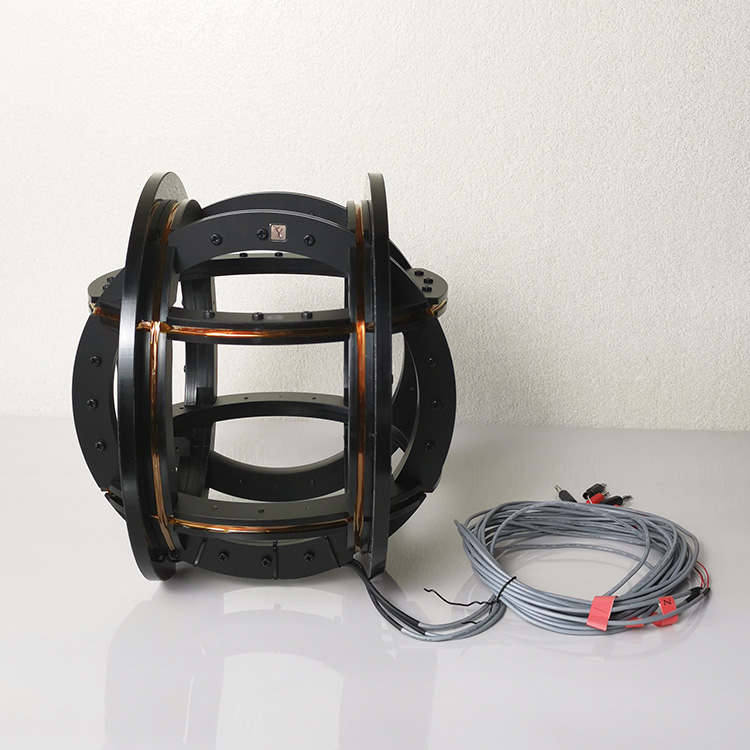

3-axis-helmholtz-coil-2

亥姆霍兹线圈规格参数

型号
Model
半径
Radius
(mm)
中心磁场
Center magnetic
field (Gs)
均匀度
Uniformity
%
均匀区球体直径Homogeneity sphere
diameter(mm)
每维功率范围Each dimension
power range(W)
一维重量
The One dimensional
weight (Kg)
三维重量
The three dimensional
weight (Kg)
DXHC30-50 300 50 5 200 420 55
1 150
DXHC30-10 300 10 0.5 100 90-120 12 38
0.1 90
DXHC30-2 300 2 0.05 60 18~32 3.5 11
0.01 40
DXHC25-1000 250 1000 5 160 5000 500
1 125
DXHC25-500 250 500 0.5 100 2500 250
0.1 75
DXHC25-300 250 300 0.05 50 1600 150
0.01 33
DXHC25-100 250 100 5 160 600 50
1 125
DXHC25-50 250 50 0.5 100 300~620 30 138
0.1 75
DXHC25-10 250 10 0.05 50 60~110 8 32
0.01 33
DXHC25-2 250 2 5 160 12~18 4 14
1 125
DXHC20-500 200 500 0.5 80 2000 160
0.1 60
DXHC20-300 200 300 0.05 40 1000 96
0.01 26
DXHC20-100 200 100 5 130 350 32
1 100
DXHC20-50 200 50 0.5 80 200~520 16 54
0.1 60
DXHC20-10 200 10 0.05 40 40~65 8 28
0.01 26
DXHC20-5 200 5 1 100 20~32 6 22
0.1 60
DXHC20-2 200 2 1 100 8~10 4 15
0.1 60
DXHC15-300 150 300 5 100 660 54
1 75
DXHC15-100 150 100 0.5 60 220 18
0.1 45
DXHC15-50 150 50 0.05 30 110~330 12 38
0.01 20
DXHC15-10 150 10 1 75 21~42 6 24
0.1 45
DXHC10-200 100 200 5 66 200 19
1 50
DXHC10-100 100 100 0.5 40 100 15
0.1 30
DXHC10-50 100 50 0.05 20 50~180 9 20
0.01 10
DXHC10-10 100 10 1 50 10~24 3.5 13
0.1 30
DXHC7-100 70 100 5 45 50 7
1 35
DXHC7-50 70 50 0.5 28 24~120 5 17
0.1 21
DXHC7-10 70 10 0.05 14 5~24 2 8
0.01 9.3



案例展示

型号 主要技术参数 产品图片

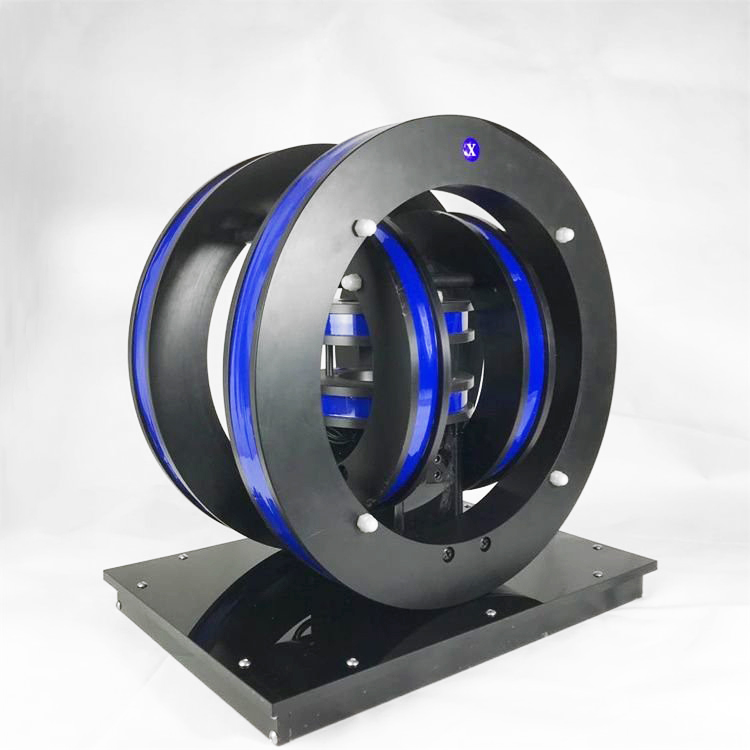

3DXHC10-100 三维线圈,磁场方向X轴、Y轴、Z轴相互正交,每轴最高磁场强度100Gs,最小平均直径200mm,均匀区球体Φ25mm,均匀度0.1%,电源功率300-800W。 3-axis-helmholtz-coil-1

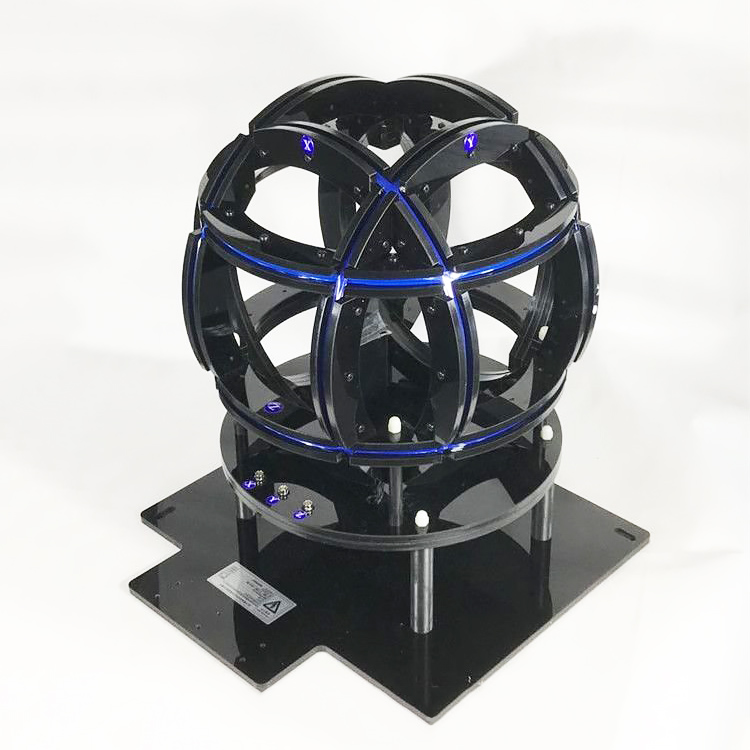

3DXHC15-30 三维线圈,磁场方向X轴、Y轴、Z轴相互正交,每轴最高磁场强度30Gs,最小平均直径300mm,均匀区球体Φ40mm,均匀度0.1%,电源功率每轴120W。 3-axis-helmholtz-coil-6

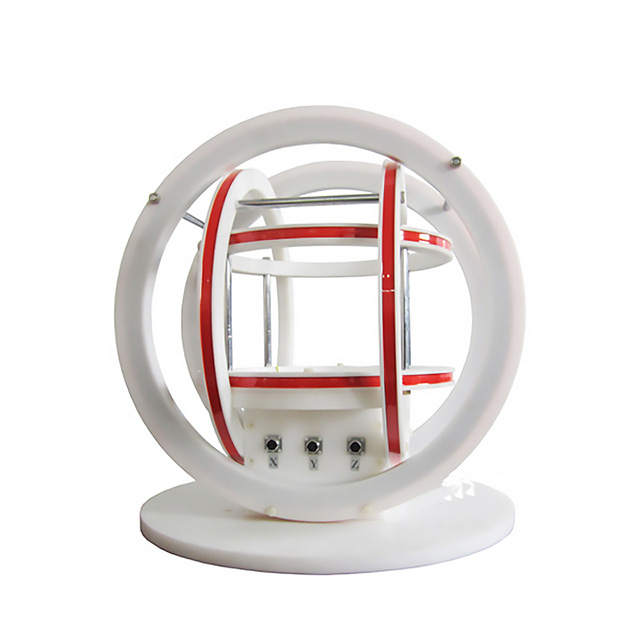

3DXHC20-10 磁场方向X轴、Y轴、Z轴相互正交,每轴最高磁场强度10Gs,最小平均直径400mm,均匀区球体Φ100mm,均匀度1%,电源功率每轴64W。 3-axis-helmholtz-coil-3

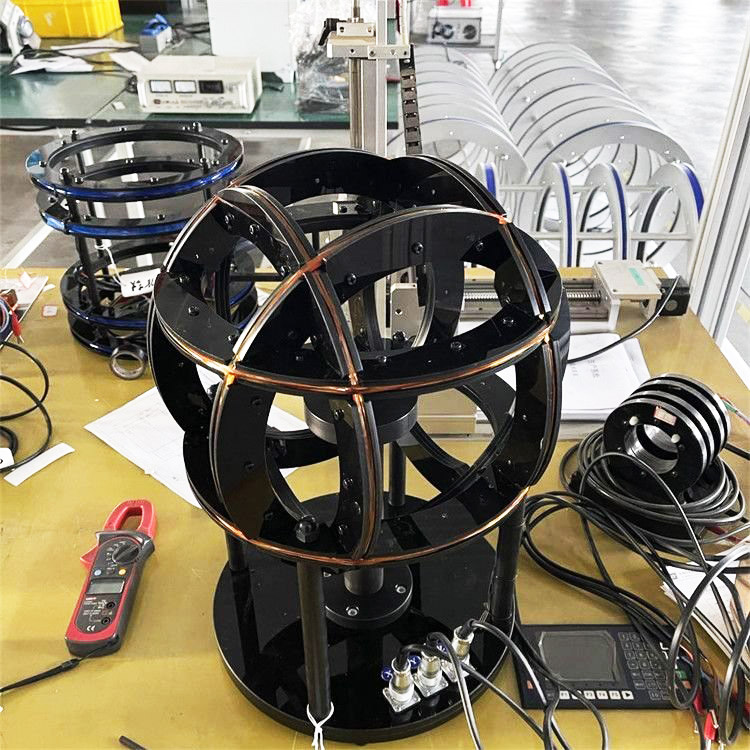

3DXHC21-25 每维中心磁场强度:25Gs;磁场中心均匀度:1*10-3;均匀区:Φ60*60mm;最小直径420mm,最大直径650mm;
最高电源功率300W
3-axis-helmholtz-coil-4



…………
