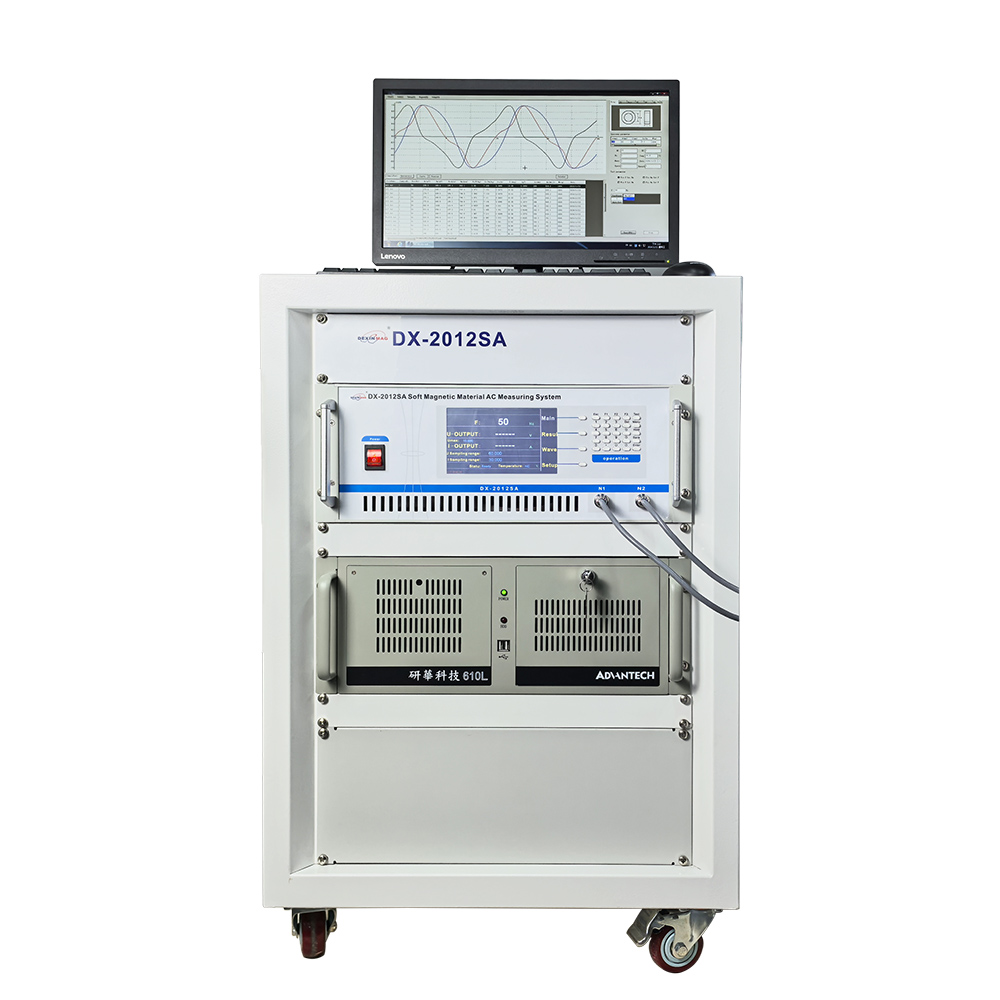

DX-2012SA软磁材料交流测量装置

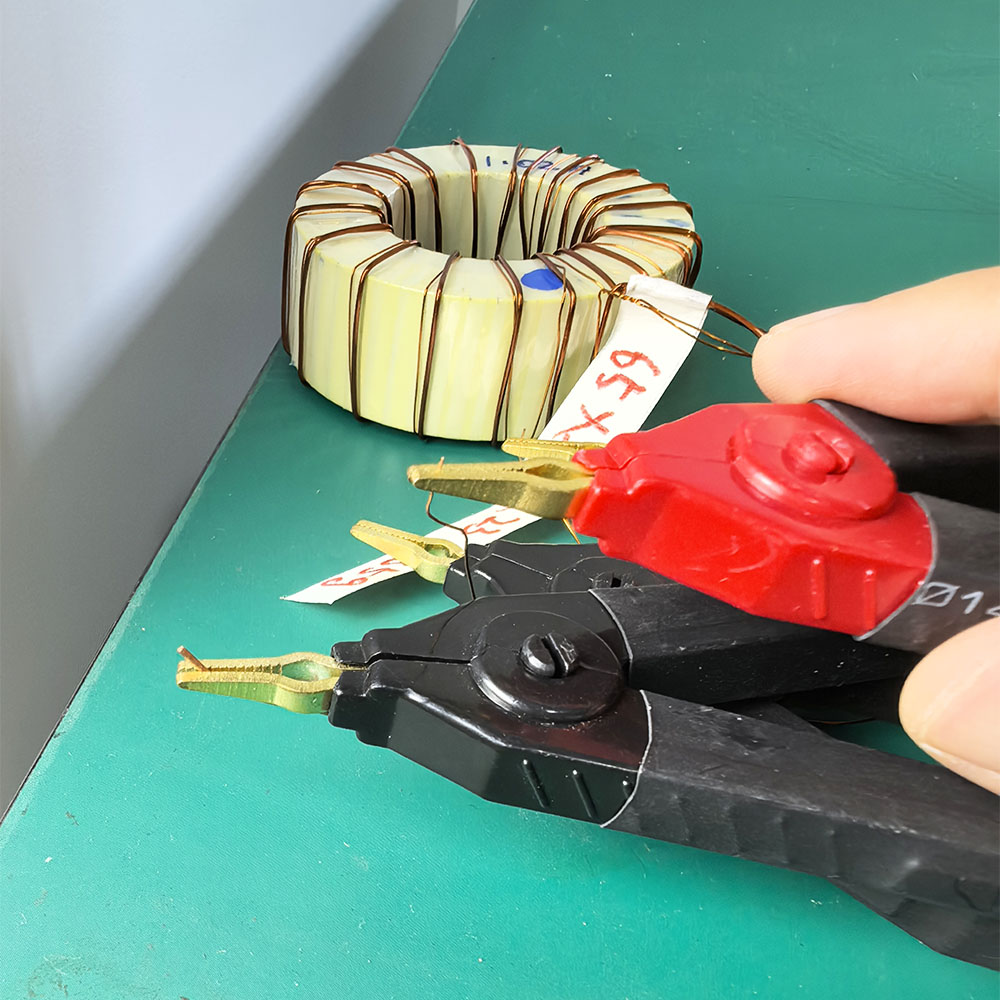

DX-2012SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。自动测量软磁材料在动态(交流)条件下的交流磁滞回线、磁化曲线和损耗曲线等。准确测量剩磁Br、矫顽力Hc、比总损耗Ps、振幅磁导率µa、损耗角δ、电阻磁导率µR、电感磁导率µL、弹性磁导率µ′、粘性磁导率µ〞、电感系数AL以及Q值等动态磁特性参数。

DX-2012SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。 产品符合GB/T3658-2008、GB/T19346-2003和SJ20966-2006、IEC 60404-6的规定。自动测量软磁材料在动态(交流)条件下的交流磁滞回线、磁化曲线和损耗曲线等。准确测量剩磁Br、矫顽力Hc、比总损耗Ps、振幅磁导率µa、损耗角δ、电阻磁导率µR、电感磁导率µL、弹性磁导率µ′、粘性磁导率µ〞、电感系数AL以及Q值等动态磁特性参数。为充分掌握材料交流特性提供强大的基本数据,测量过程自动完成;电源保护,过流过压自动中断,可靠性高。 采用先进的AMR单片机处理技术,自动连续测量达255个测试点,每个测试点的测试时间约12秒,多点测试可选择固定频率、固定Bm或固定Hm等不同模式,测得交流磁化曲线和损耗曲线。

DX-2012SA 型软磁交流测量装置适用标准
● GB/T 3658-2008 软磁材料交流磁性能环形试样的测量方法
● GB/T 9632.1-2002 通信用电感器和变压器磁心测量方法
● GB/T 19346-2003 非晶纳米晶软磁合金交流磁性能测试方法
● SJ 20966-2006 软磁铁氧体材料测量方法
● IEC 60367-1 通信用电感器和变压器磁心测量方法
● IEC 60404-6 软磁材料交流磁性能环形试样的测量方法



DX-2012SA 型软磁交流测量装置硬件特点
● 数字信号合成技术,产生宽频的励磁信号;
● 采用闭环反馈技术,任意频率和磁感锁定测量;
● 成熟的功放电路确保励磁电源的长期可靠运行;
● 高速的采集卡保证电压、电流采集的精准;
● 常规样品自动计算有效磁路长度和面积;
● 特殊要求可扩展电源功率;
● 特殊要求可扩展测试频率;



DX-2012SA 型软磁交流测量装置硬件特点
● 运行于Windows 2000/XP,Winxp/NT/7/8操作系统下。
● 公司软件产品获得具有自主知识产权的软件证书。
● 固定频率F锁定不同的Bm/Hm进行测试。
● 固定磁感Bm/Hm锁定不同的频率测量。
● 软件为适合面广兼容工频条件下的交流磁特性测量。
● 可直接打印或输出测试结果到Excel表格中。
● 可直接打印测试报告或将测试报告生成图片格式打印。
● 自动测量软磁材料在动态(交流)条件下的B-H、B-P和ua-H、ua-F,P-F等。
● 可采用中、英文格式,可方便添加用户标志和企业名称。
● 有多种单位制式可供选择,以保证不同用户各自的使用习惯。
● 多进行多点组簇,可显示B(H)磁化曲线簇和Ps(B)损耗曲线簇;可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上,以便进行对比分析。
● 软件带分选功能,可按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限。



技术参数

1、 励磁电源技术参数(三种供客户选择)
● 输出功率     :100VA正弦波
● 输出频率     :500kHz~1MHz  细度<设定值的万分之一
● 频率误差     :设定值±0.05%以内
● 输出电压     :0~40V(有效值)
● 输出电流     :0~2.5A (有效值)
● 电压失真度   :优于0.5%
● 电压稳定度   :优于0.2%

● 输出功率     :500VA正弦波
● 输出频率     :1KHz~300KHz  细度<设定值的万分之一
● 频率误差     :设定值±0.05%以内
● 输出电压     :0~10V~50V~150V~300V (有效值)
● 输出电流     :0~20000mA (峰值)
● 电压失真度   :优于0.5%
● 电压稳定度   :优于0.2%

● 输出功率     :200VA正弦波
● 输出频率     :300KHz~500KHz  细度<设定值的万分之一
● 频率误差     :设定值±0.05%以内
● 输出电压     :0~36V(有效值)
● 输出电流     :0~6000mA(峰值)
● 电压失真度   :优于0.5%
● 电压稳定度   :优于0.2%



2、采样模块技术参数
● A/D转换器:40MHz双通道 12Bit同步模数转换器
● 电压采样  :0~3~30~300 V(峰值)三档自动量程
● 电流采样  :0~20~200~2000~20000 mA(峰值)四档自动量程



3、使用环境
● AC电源    :200~240V 50/60Hz 10A
● 环境温度   :23℃±5℃
● 环境湿度   :30~75%RH
● 外磁场干扰 :应绝对避免
● 热平衡时间 :10分钟



4、测量精度(预热10分钟在23℃±5℃、30~75%RH环境下且无外磁场干扰)
● 磁感B锁定精度:±0.3%
● 磁感B测量精度:±(0.2%+0.1%×(Vf/Vr-1))
● (Vf:感应电压采样档位满量程徝,Vr: 感应电压测量峰徝)
● (Vf/Vr-1) ≤2 (30V、300V电压采样档位)
● 磁场H锁定精度:±0.5%
● 磁场H测量精度:±(0.2%+0.1%×(If/Ir-1))
● (If:励磁电流采样档位满量程徝,Ir: 励磁电流测量峰徝)
● (If/Ir-1) ≤2 (300mA、3000mA、30000mA电流采样档位)
● 比总损耗(Ps)   :±(1.0+ (Φ/90°)×0.05×tan(Φ)) %
● (Φ:感应电压与励磁电流的相位角)



5、主要参数不确定度/重复性

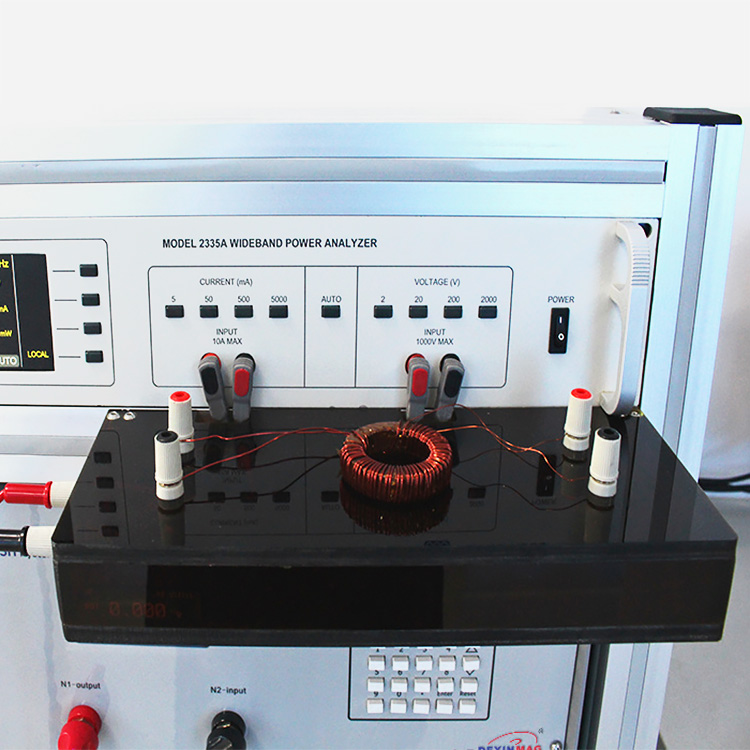

  主要参数不确定度/重复性(按SJ20966-2006标准对环形铁氧体样品试样测量,溯源仪表DX-2335A)
50kHz条件下 Bm(%) Hm(%) μa(%) Ps(%) δ(%)
不确定度 1.0 2.0 5.0 3.0 4.0
重复性(恒温) ±0.5 ±1.0 ±2.0 ±1.5 ±2.0

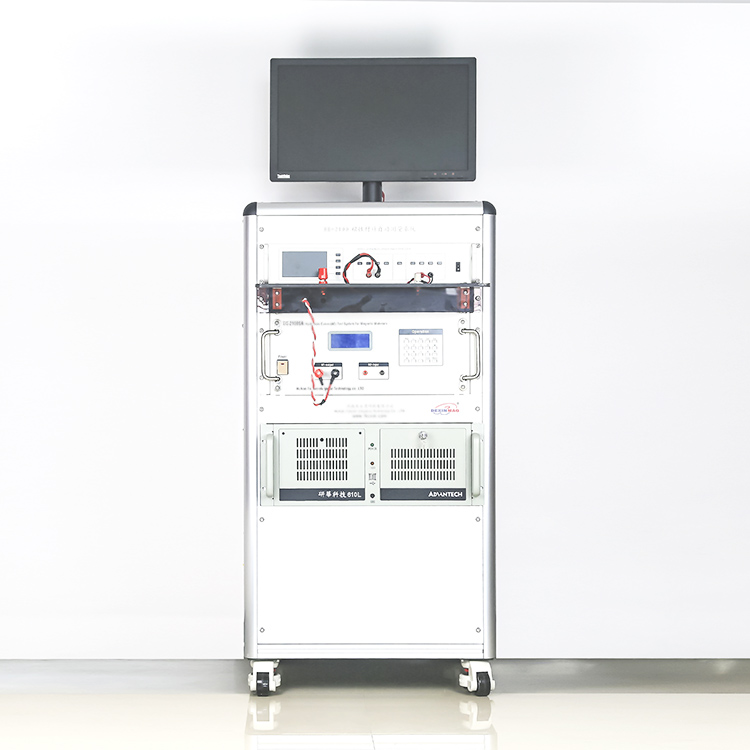

6、DX-2012SA 软磁材料交流测量装置参考配置
● DX-2012磁性材料自动测量系统V1.0(软件)      一件
● DX-2012SA软磁材料交流测试主机                       一台
● 联想电脑OR研华工控机                                       一台(选配)
● 惠普激光打印机                                                  一台(选配)
● 标准样品                                                             一个(选配)

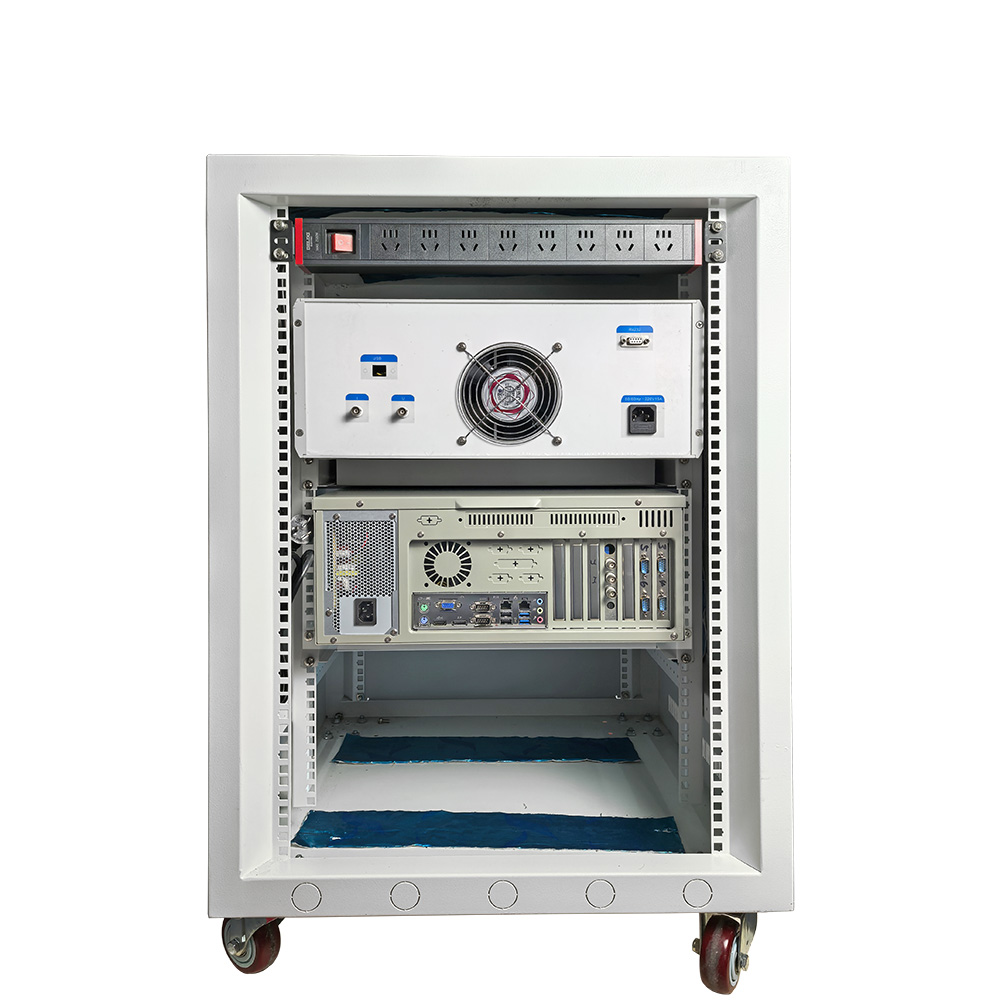

● 标准机柜及工作台                                               一套(选配)
● 光盘及说明书等                                                   一份



软件界面

采样波形(U-I-B)



BH磁滞回线组簇



^^
